Herbstausflug |
|
25.10.2015 |
| |
(Bodensee
Wasserwerk) |
|
|
| |
 |
|
Bei noch leicht
obernebeligen Wetter fuhren wir nach unserem "Treff-Punkt" um 10:00 los und
kamen pünktlich an der Pforte des Wasserwerkes auf dem Sipplinger Berg an.
Eine sehr freundliche Dame empfing uns ..... |
| |
|
|
|
| |
 |
|
und zeigte nach ein paar kurzen Grundlagen das neueste von
insgesamt 3 Notstromaggregaten.
Mit 6.500 Kilowatt mechanischer Leistung ist
der neun Meter lange und 67 Tonnen schwere Energieerzeuger das stärkste
Stromaggregat das die Rolls-Royce Power Systems-Tochter MTU je gebaut hat. |
| |
|
|
|
| |
 |
|
1954 wurde die
Bodensee-Wasserversorgung gegründet. ca. 4
Millionen Menschen in Baden-Württemberg werden mit Trinkwasser versorgt |
| |
|
|
|
| |
 |
|
181 Mitglieder, die 320
Städte und Gemeinden vertreten. |
| |
|
|
|
| |
 |
|
670.000 Kubikmeter Wasser
dürfen pro Tag dem Bodensee entnommen werden. |
| |
|
|
|
| |
 |
|
120 bis 130 Millionen
Kubikmeter bestes Trinkwasser werden pro Jahr an die Kommunen geliefert.
Als Vergleich strömen jährlich11,5 Milliarden Kubikmeter
Wasser in den Bodensee. |
| |
|
|
|
| |
 |
|
300 Mitarbeiter sorgen
dafür, dass jederzeit Trinkwasser aus dem Hahn kommt. |
| |
|
|
|
| |
 |
|
Im Winter 62/63, als der See
kpl. gefroren war, sah
man ganz deutlich den Strömungsverlauf des Rheins im Bodensee. |
| |
|
|
|
| |
 |
|

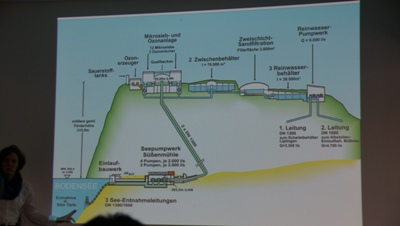

Die Prinzipskizze des ganzen
Wasserwerkes |
| |
|
|
|
| |
 |
|
55 Millionen Euro jährlich
sind nötig, um das Wasser fördern, aufbereiten und liefern zu können.
|
| |
|
|
|
| |
 |
|

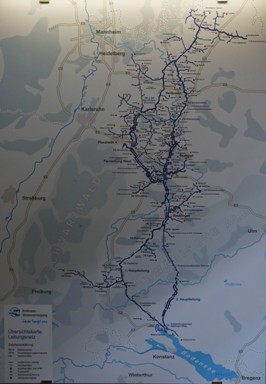

Das 1700km lange
Leitungsnetz der zwei Wasserleitungen über die Alb (1958 mit DN 1300) und
durch einen Albstollen mit ø2,25m und 24km Länge (1968 mit DN1600) |
| |
|
|
|
| |
 |
|
Im Schnitt werden 4100Liter
Wasser pro Sekunde mit einem Höhenunterschied von 310m auf den
Sipplinger Berg gepumpt. |
| |
|
|
|
| |
 |
|

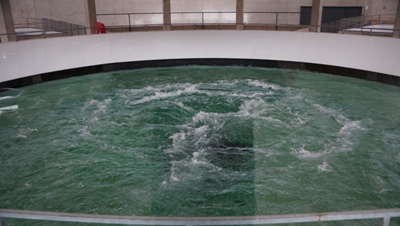

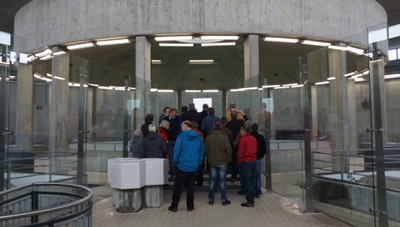

Im Quellbecken tritt das
Wasser des Sees zum ersten mal ans Tageslicht:
5°C kühl, klar, und durch Algen und Schwebstoffe
grünlich gefärbt. In chemisch-physikalischer
Hinsicht ist es bereits jetzt schon Trinkwasser. |
| |
|
|
|
| |
 |
|

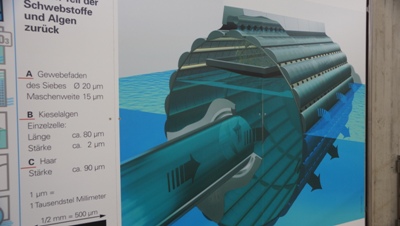

Feinste Siebgewebe halten
einen großen Teil der Schwebstoffe und Algen zurück. Der Gewebefaden hat
eine Dicke von ø20µm. Die Maschenweite beträgt 15µm. |
| |
|
|
|
| |
 |
|

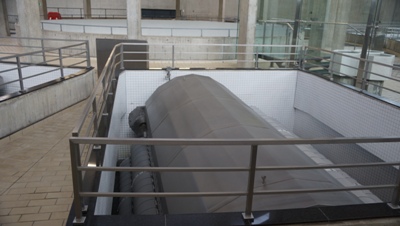

Die Siebe sind auf einer
Trommel ø4,3m befestigt. Die Siebe werden von oben durch Wasserdüsen
gereinigt. Ist schon gigantisch, wenn sich
eine der insgesamt 12 Siebtrommeln zum Reinigen dreht. |
| |
|
|
|
| |
 |
|
Ozonierung:
Die Prise Sauerstoff heißt Ozon (O3), hochaktiver
Sauerstoff, dient als Desinfektionsmittel das das Wasser keimfrei macht.
Anhand der kleinen Becken wird die Ozonierung demonstriert, da die
Ozonierung nicht besichtigt werden kann. |
| |
|
|
|
| |
 |
|

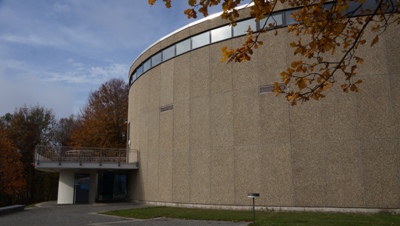

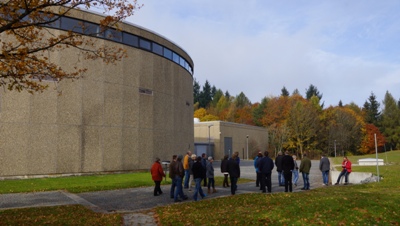

Der Mikrosiebturm mit
Quellbecken von außen. |
| |
|
|
|
| |
 |
|
Dahinter sind die
Sauerstoffbehälter zur Ozonerzeugung |
| |
|
|
|
| |
 |
|
Auch ein Kunstwerk darf
nicht fehlen. |
| |
|
|
|
| |
 |
|
Der letzten Schritt
Filtration: (Gesamtfläche 3000m²) Feinstpartikel
konnten die Mikrosiebe und die Ozonstufe passieren.
Sie werden in den Sandfiltern - unterstützt durch
Eisensalz - weitgehend zurückgehalten. |
| |
|
|
|
| |
 |
|
Das Wasser fließt über einen
von 27 Sandschnellfilter.
In den verschiedenen Sandschichten werden jetzt
die restlichen Trübstoffe abgefangen.
Hier eine
Filterhalle mit 12 Sandschnellfilterbecken.
Die Becken werden
wöchentlich gespült. |
| |
|
|
|
| |
 |
|

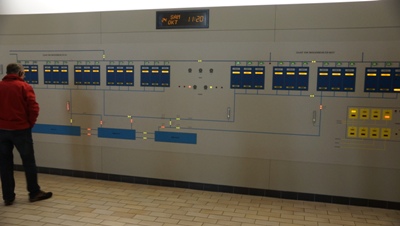

Schalttafel der Sandschnellfilterbecken |
| |
|
|
|
| |
 |
|
Bevor das Trinkwasser in den
Frischwasserbehälter gelangt, wird es mit 0,08% geringfügig gechlort und so
gegen Verkeimung geschützt, es in

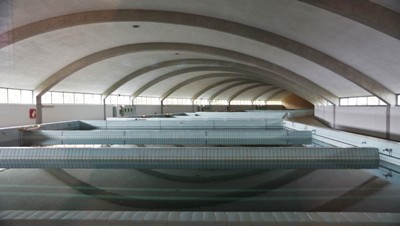

Der Frischwasserbehälter
steht an diesem Samstagmittag bei 4m. |
| |
|
|
|
| |
 |
|
Das interessante ist, dass
von der Bodenseeoberfläche doppelt so viel Wasser verdunstet als entnommen
wird.
|
| |
|
|
|
| |
 |
|

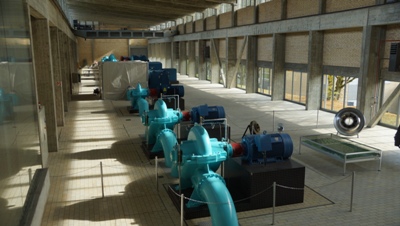

Pumpen für den
Reinwassertransport
|
| |
|
|
|
| |
 |
|
Ausrangierte Ventile
|
| |
|
|
|
| |
 |
|
Eine Nachbildung des
Bodensees, mit seinem Tiefgang
|
| |
|
|
|
| |
 |
|
Nun bekam jeder noch ein
Glas und wir konnten uns sofort von der Qualität des Bodenseewassers
überzeugen.
|
| |
|
|
|
| |
 |
|
Für ein Gruppenbild war auch noch
Zeit.
|
| |
|
|
|
| |
 |
|
Nun fuhren wir zum Weingut "Haltnau",
(das in Konstanzer Besitz ist) wo wir schon ...
|
| |
|
|
|
| |
 |
|
... reserviert hatten für ...
|
| |
|
|
|
| |
 |
|
... das Mittagessen.
|
| |
|
|
|
| |
|
|
|
| |
